Esnek Ölçeklenebilir Kabinler ve Akü Sistemi

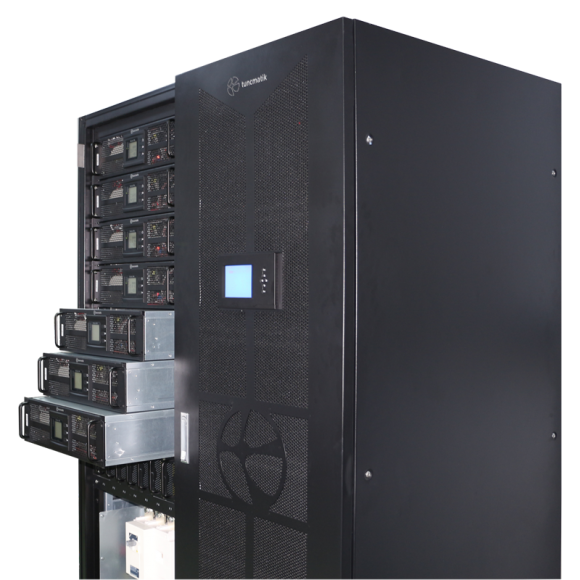

Modüler UPS cihazları birbirinden bağımsız çalışan modüllerden oluşur. Modüller 5-10-13 adet yuvaya sahip çeşitli ölçülerde üretilmiş kabinler içerisinde çalışır.
Kabin üzerinde konumlandırılmış LCD ekran ile sistemi oluşturan tüm modüller takip ve kontrol edilir.
Mekanik manuel bypass şalteri ve devre kesici elemanlar kabin içinde bulunmaktadır.
MODULTECH UPS özgün ve özel tasarımı ile biriminin yanına ve arkasına erişimim gerektirmez, sadece ön erişim ile kolay modül ekleyerek kapasite arttırılabilir.
Neden Modüler UPS?
Moduler UPS'lerin en belirgin avantajı daha küçük bir alanda daha büyük güçlere ulaşabilmesidir. Datacenter'lar gibi her bir metrekarenin son derece önemli ve pahalı olduğu kritik uygulamalarda UPS'ler için ayrılacak olan minimum alanda maksimum güç elde edilebilmelidir. Modüler UPS'ler bu gereksinimi karşılar. Bunun yanında yüksek verim sayesinde düşük enerji tüketimi sağlar ve ürün kendini kısa sürede amorti eder.
Minimum Alanda Maksimum Güç
TUNCMATIK MODULTECH ile Kesintisiz Güç Kaynakları alanına yeni bir boyut getiriyor. TUNCMATIK yaptığı çalışmalar sonucunda bugünün iş dünyasının dinamik yapısına uygun artan enerji talebine hızlı cevap verebilen, minimum alanda maksimum güç sağlayan ve yüksek enerji tasarruflu modüler yapıya sahip MODULTECH’i tasarlamıştır.
Büyük UPS’lerin işgal ettikleri hantal yapı devri MODULTECH ’le son buluyor. MODULTECH modüler UPS ile az yer işgal ederek minimum kesinti ile maksimum verim elde ediliyor.
MODULTECH; Veri Merkezleri, IT odaları, Telekom, Kablo, TV, Bankalar, Hastaneler, Petrol ve Gaz Sanayi, Üniversiteler vb. kritik yer sorunu olan yerlerde vazgeçilmez bir sistem olacak.
Modüler yapının sunduğu avantajlar:
- Hızlı kurulum
- Sistemi durdurmadan hızlı bakım
- Düşük bakım maliyeti
- Düşük maliyetli kapasite artırımı
- N+Y yedekli çalışma imkanı
- Tak çalıştır güç modülleri
- Esnek ölçeklenebilir UPS kabini
- Esnek ölçeklenebilir akü kabinleri
İşinizle beraber büyür..
Gelecekte doğabilecek kapasite artışlarına en uygun mimari.
Örneğin; ihtiyacı 240kVA olan bir veri merkezi için 10 modül kapasiteli kabin ile 8 adet 30kVA modül kullanılarak 240kVA elde edilir. Kabinde iki adet boş modül yuvası bulunmaktadır. Veri merkezi yükü attıkça kabine 30kVA'lık modüller eklenerek güç ek bir yatırım yapmadan 300kVA'ya kadar çıkarılabilir.
Esnek Ölçeklenebilir Kabinler ve Akü Sistemi
Modüler UPS cihazları birbirinden bağımsız çalışan modüllerden oluşur. Modüller 5-10-13 adet yuvaya sahip çeşitli ölçülerde üretilmiş kabinler içerisinde çalışır.
Kabin üzerinde konumlandırılmış LCD ekran ile sistemi oluşturan tüm modüller takip ve kontrol edilir.
Mekanik manuel bypass şalteri ve devre kesici elemanlar kabin içinde bulunmaktadır.
MODULTECH UPS özgün ve özel tasarımı ile biriminin yanına ve arkasına erişimim gerektirmez, sadece ön erişim ile kolay modül ekleyerek kapasite arttırılabilir.
Neden Modüler UPS?
Moduler UPS'lerin en belirgin avantajı daha küçük bir alanda daha büyük güçlere ulaşabilmesidir. Datacenter'lar gibi her bir metrekarenin son derece önemli ve pahalı olduğu kritik uygulamalarda UPS'ler için ayrılacak olan minimum alanda maksimum güç elde edilebilmelidir. Modüler UPS'ler bu gereksinimi karşılar. Bunun yanında yüksek verim sayesinde düşük enerji tüketimi sağlar ve ürün kendini kısa sürede amorti eder.
Minimum Alanda Maksimum Güç
TUNCMATIK MODULTECH ile Kesintisiz Güç Kaynakları alanına yeni bir boyut getiriyor. TUNCMATIK yaptığı çalışmalar sonucunda bugünün iş dünyasının dinamik yapısına uygun artan enerji talebine hızlı cevap verebilen, minimum alanda maksimum güç sağlayan ve yüksek enerji tasarruflu modüler yapıya sahip MODULTECH’i tasarlamıştır.
Büyük UPS’lerin işgal ettikleri hantal yapı devri MODULTECH ’le son buluyor. MODULTECH modüler UPS ile az yer işgal ederek minimum kesinti ile maksimum verim elde ediliyor.
MODULTECH; Veri Merkezleri, IT odaları, Telekom, Kablo, TV, Bankalar, Hastaneler, Petrol ve Gaz Sanayi, Üniversiteler vb. kritik yer sorunu olan yerlerde vazgeçilmez bir sistem olacak.
Modüler yapının sunduğu avantajlar:
- Hızlı kurulum
- Sistemi durdurmadan hızlı bakım
- Düşük bakım maliyeti
- Düşük maliyetli kapasite artırımı
- N+Y yedekli çalışma imkanı
- Tak çalıştır güç modülleri
- Esnek ölçeklenebilir UPS kabini
- Esnek ölçeklenebilir akü kabinleri
İşinizle beraber büyür..
Gelecekte doğabilecek kapasite artışlarına en uygun mimari.
Örneğin; ihtiyacı 240kVA olan bir veri merkezi için 10 modül kapasiteli kabin ile 8 adet 30kVA modül kullanılarak 240kVA elde edilir. Kabinde iki adet boş modül yuvası bulunmaktadır. Veri merkezi yükü attıkça kabine 30kVA'lık modüller eklenerek güç ek bir yatırım yapmadan 300kVA'ya kadar çıkarılabilir.
GİRİŞ
| Nominal voltaj | 380/400/415 VAC, (3 faz+nötr+toprak) |
| Voltaj aralığı | 208-478 VAC |
| Frekans aralığı | 40 - 70 Hz |
| Güç faktörü | ≥ 0.99 |
| Bypass voltaj aralığı | Maks. voltaj. 220V +%25 (opsiyonel +%10, +%15,+%20) 230V %20 (opsiyonel +%10, +%15) 240V %15 (opsiyonel +%10) Min. voltaj -%45 (opsiyonel -%20, -%30) Frekans koruma aralığı. ±%10 |
| Harmonik distorsiyon (THDi) | %2 (%100 lineer olmayan yük) |
| Jeneratör giriş | Destekler |
ÇIKIŞ
| Çıkış voltajı | 380/400/415 VAC, (3 faz+nötr+toprak) |
| Voltaj regülasyonu | ± %1 |
| Güç faktörü | 0.9/1 |
| Çıkış frekansı | 1. Şebeke modu |
| Akım tepe oranı (Crest factor) | 3/1 |
| Harmonik distorsiyon (THDi) | ≤ %2 (lineer yük) / ≤ %5 (lineer olmayan yük) |
| Verim | %95.5 |
AKÜ
| Akü voltajı | ± 240VDC; akü sayısı (opsiyonel) |
| Şarj akımı UPS kabin | 130A (Max.) |
| Şarj akımı Modül | 10A (Max.) (şarj akımı akü kapasitesine göre ayarlanabilir) |
| Yedekleme süresi Harici akü kapasitesine bağlıdır |
SİSTEM ÖZELLİKLERİ
| Transfer süresi | Şebekeden aküye |
| Aşırı yük Şebeke modu | Yük ≤%110 |
| Aşırı yük Akü modu | Yük ≤%110 |
| Aşırı yük Bypass modu | Breaker (30kVA |
| Kısa devre | Mevcut |
| Gürültü azaltma | EN62040-2 uyumludur |
| Haberleşme arayüzü | UPS kabin |
ÇEVRESEL
| Çalışma sıcaklığı | 0 ~ 40°C |
| Depolama sıcaklığı | -25 ~ 55°C |
| Nem | 0 ~ %95 (yoğuşmayan) |
| Çalışma yüksekliği | < 1500m |
| Gürültü seviyesi | < 65dB |
BOYUTLAR & AĞIRLIK
| Boyutlar D x G x Y (mm) UPS kabin | 860 x 1200 x 2000 |

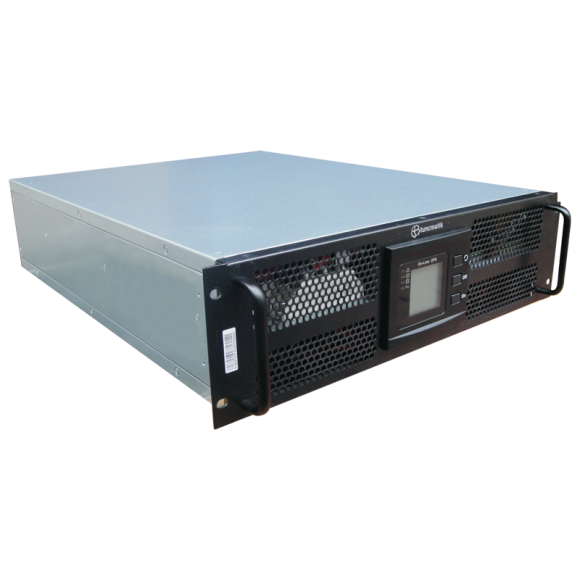

| Boyutlar D x G x Y (mm) Modül | 443 x 580 x 131 (3U) |
| Net ağırlık (kg) UPS kabin | 860 |
| Net ağırlık (kg) Modül | 35 |
| *Opsionel 10, 15, 20 kVA kullanılabilir | |
| **Farklı kabin ölçüleri kullanılabilir |
GÖSTERGELER & ALARM
| LCD panel | UPS durumu, Yük seviyesi, Akü seviyesi, Giriş/Çıkış voltajı, Deşarj süresi, Hata durumu |
| Alarm | Akü modu, Düşük akü, Aşırı yük, Hata |
STANDART SERTİFİKALAR
| Güvenlik | IEC/EN62040-1, IEC/EN60950-1 |
| EMC | IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8 |
